SISTEMA PARA RETENCIÓN DE PARTÍCULAS TIPO “SRP”
Sistema de retención de partículas (SRP) FLAMEGATE, modelo ET SRP-VH para la retención por vía húmeda de residuos sólidos en gases provenientes de procesos de cremación u incineración de residuos.
Los gases provenientes de la combustión provenientes de un horno incinerador son conducidos hacia una cámara de expansión en la cuál disminuyen su velocidad.
Los gases deben forzosamente atravesar cortinas de agua de fina aspersión dispuestas sobre la corriente de gases.
El resultado es la remoción de sólidos en suspensión y notable disminución en la emisión de material particulado.
Dado el tamaño de gotas y tiempo de contacto el sistema también produce una reducción en la acides de los gases de combustión, pasando esta a la solución de lavado la cuál puede ser posteriormente neutralizada.

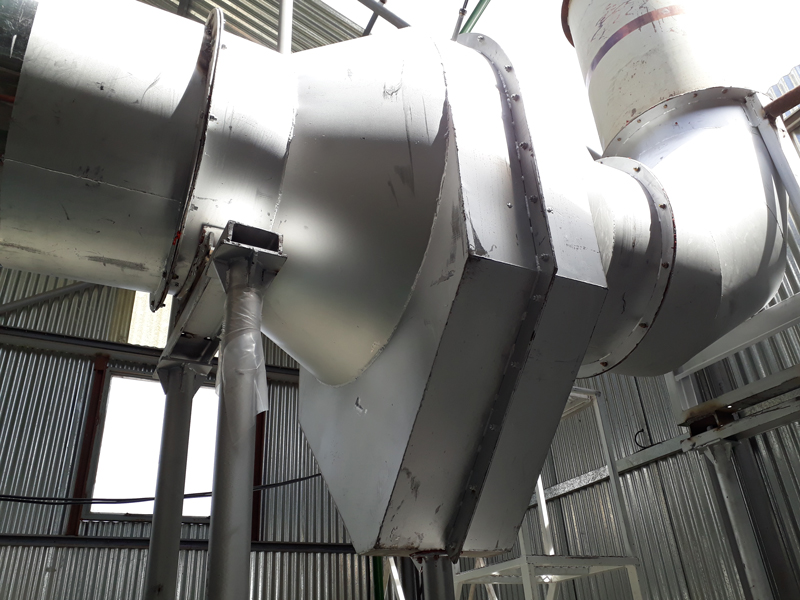

El sistema se compone de un ducto de entrada aislado para la interconexión entre horno y SRP, un sistema de retención de partículas SRP por sistema de cortina de agua mediante aspersión, un ducto de salida aislado y codo 90° para acople entre sistema SRP y chimenea.
El sistema de aspersión cuenta con potentes rociadores dispuestos en forma tal de formar un uniforme cortina la que deben atravesar los gases. (no utiliza cadenas ni otros elementos sujetos a corrosión)
Los picos rociadores son de acero inoxidable asegurando una larga vida útil de los mismos.
El equipo versión “MN” cuenta además con un sistema de recirculación del agua utilizada en los aspersores recirculando la misma con un mínimo de reposición y renovación.
El agua del lavador de gases es conducida por gravedad hacia un tanque externo de polipropileno. El tanque posee un sistema por reposición automático de agua fresca que compensa la evaporación y el caudal de renovación ajustado.
En el tanque se dispone de un detector de nivel mínimo que informa al PLC y un sistema de rebalse por máximo que se conduce a drenaje.
Una bomba centrífuga en acero inoxidable impulsa el agua desde el tanque hacia los aspersores, logrando una presión constante y una aspersión eficiente, no dependiendo de la presión de alimentación de agua.
Adicionalmente el equipo cuenta con un sistema dosificador de solución neutralizante que mantiene el PH de la solución de lavado dentro de límites aceptables.
El sistema se compone de una bomba dosificadora de caudal ajustable que inyecta al sistema una solución de hidróxido de sodio al 50% desde un depósito auxiliar.
En general la medición del PH mediante sistemas manuales permite ajustar el caudal de neutralización sin dificultad.
Opcionalmente (equipos modelo -AN) el sistema puede complementarse con un sistema de medición de PH y controlador automático que ajusta la inyección manteniendo un valor de PH en forma automática.
Un sistema de renovación de caudal ajustable permite mantener el nivel de sales y sólidos en suspensión dentro de límites aceptables evitando la renovación total de la solución de lavado. El sistema se conducirá a drenaje de aguas servidas a canalizar por el cliente.

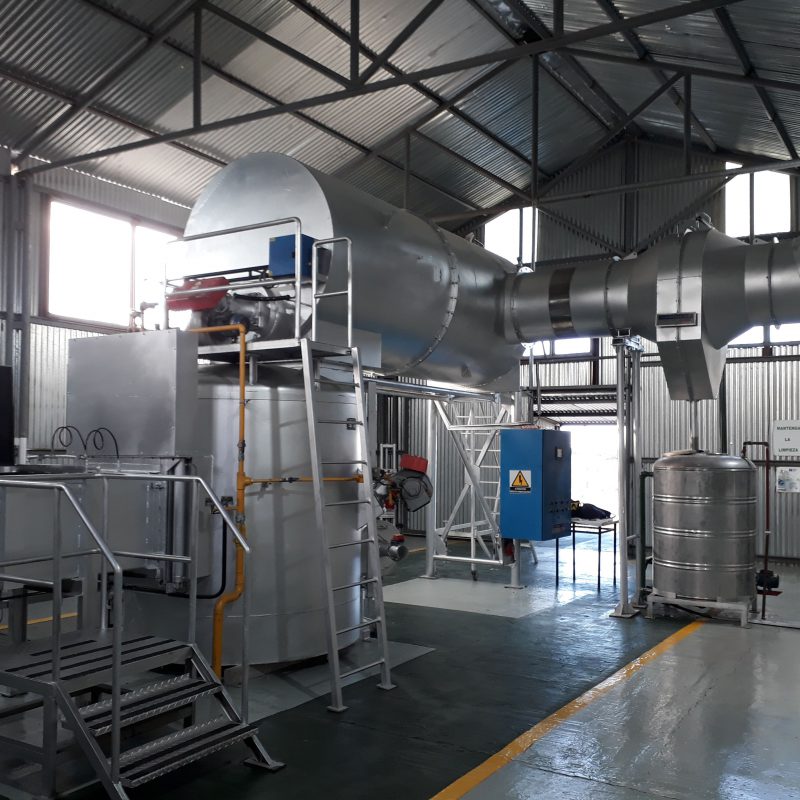

Si el equipo forma parte de un conjunto con horno incinerador Flamegate SA el sistema de control se encuentra plenamente integrado al tablero de control del horno.
